閣樓貨架應用案例

客戶資料：某大型汽車制造企業
案例概況：該客戶一直是我們公司的老客戶，他們?cè)谄渌块T獲知閣樓貨架的基本概念之后，提出需求，然后主動與我們?nèi)〉寐?lián)系。
最終客戶選擇了用中B型貨架型材，結合鋼平臺部分結構，做成閣樓+鋼平臺混合型閣樓貨架系統，由我們提供設計方案和圖紙，并最終實施成功。
客戶需求：由于客戶存放實驗用汽車部件，所以機械零部件非常多。
需要貨架來解決一系列的問題：
① 節省空間，提高倉庫利用率；
② 零件合理擺放，提高存取貨的效率；
③ 同時滿足部分原有工裝車輛的存放需求；
④ 滿足上下貨物存儲方便，能否提供液壓提升機；
⑤ 中小零件的存儲，零件盒儲存；
⑥ 對于異性零件的擺放，在貨架內設計專用的貨架結構存儲；
⑦ 倉庫使用過程中的安全問題也是他們所關心的。
方案設計：
貨架用來存放零件，載重方面不需要過大，選擇中型閣樓貨架即可；
閣樓前端設置平臺結構，方便可移動工裝的存儲；
本項目是用中B貨架做樓面支撐，平臺部分，采用矩管立柱作為支撐，樓面支撐梁采用H型鋼結構；
貨架上搭配零件盒使用，既能提高人工存取效率，也使整個倉庫看是去整潔、清爽；
二樓樓面采用鏤空樓板，主要是為了達到消防的要求，還有就是采光；
升降機的設計方便了貨物上下樓的搬運，節省了人力；
閣樓貨架二樓一般可放輕泡及中小件貨物或儲存期長的貨物，可用樓梯、提升機存取貨物；閣樓貨架一樓放置轉運小車等；

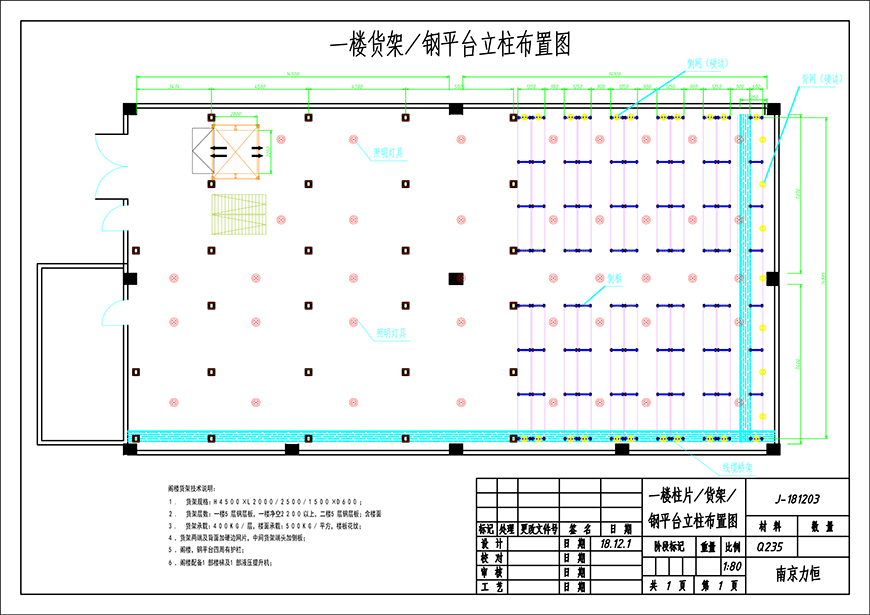

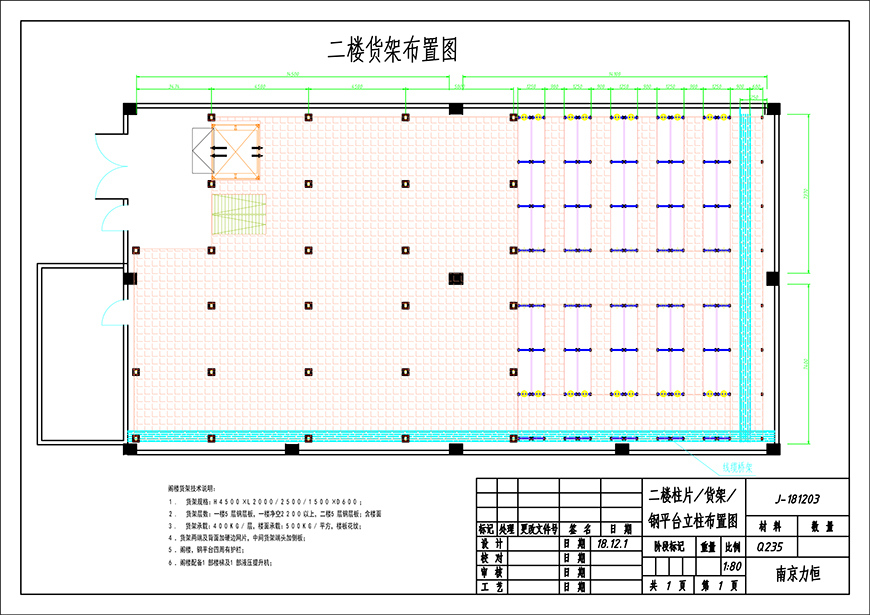

圖紙?jiān)O(shè)計：

閣樓貨架實物圖：

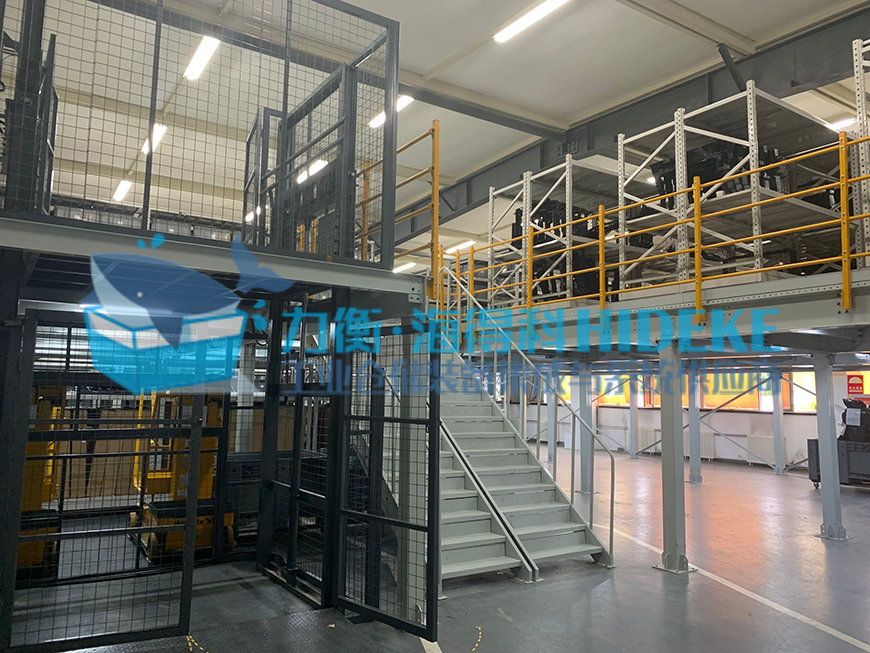

一樓貨架及平臺部分:

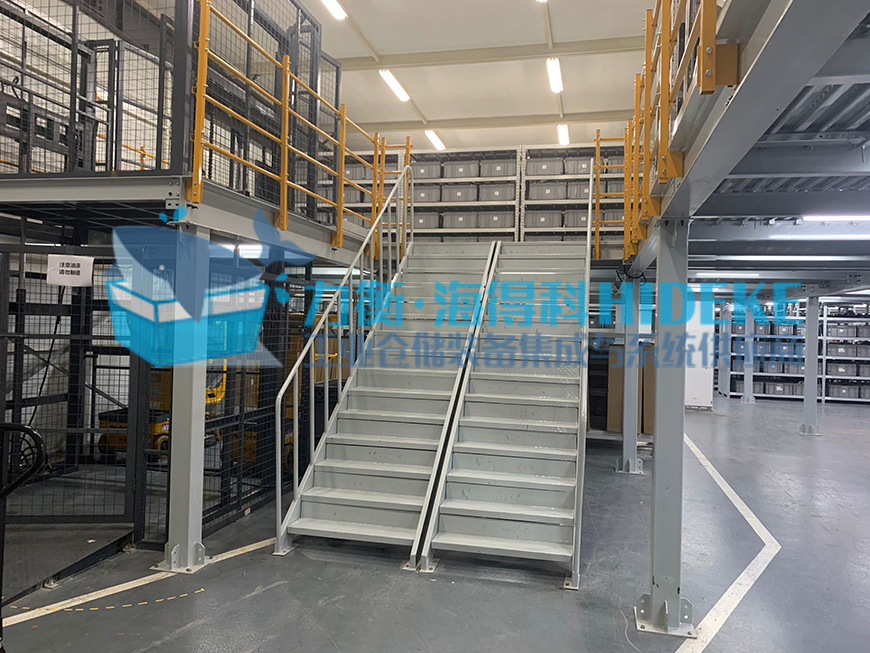

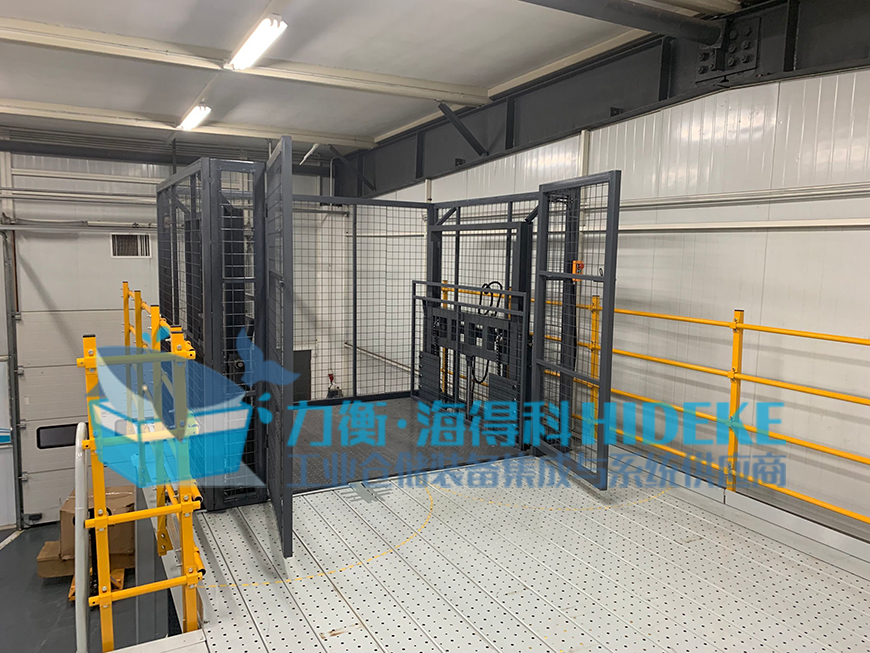

閣樓貨架樓梯及提升機:

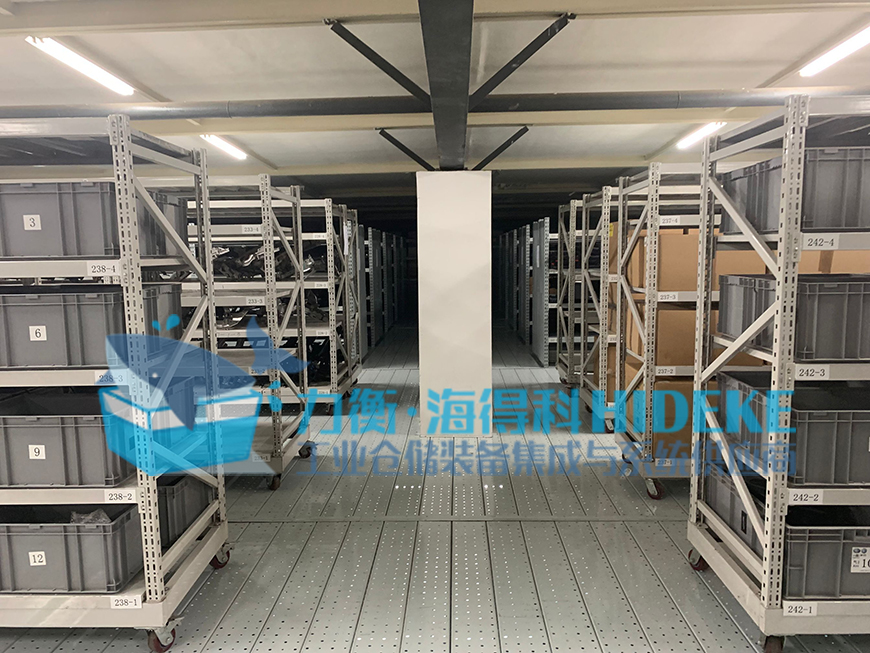

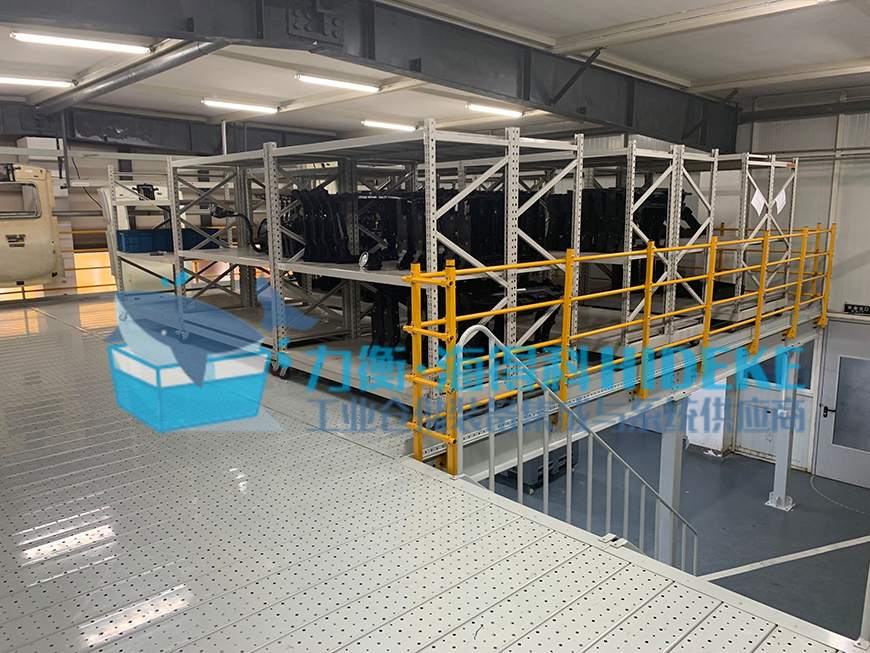

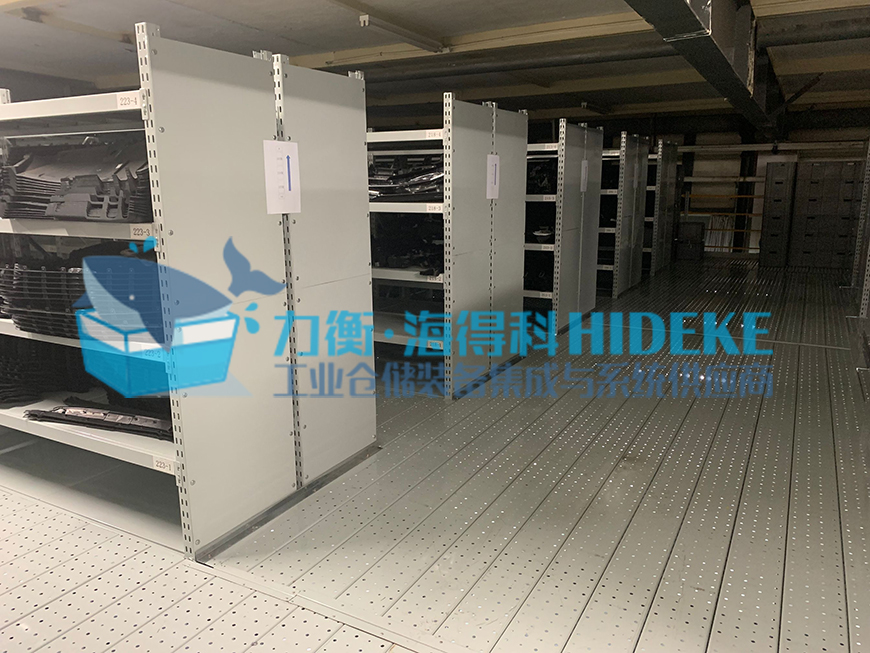

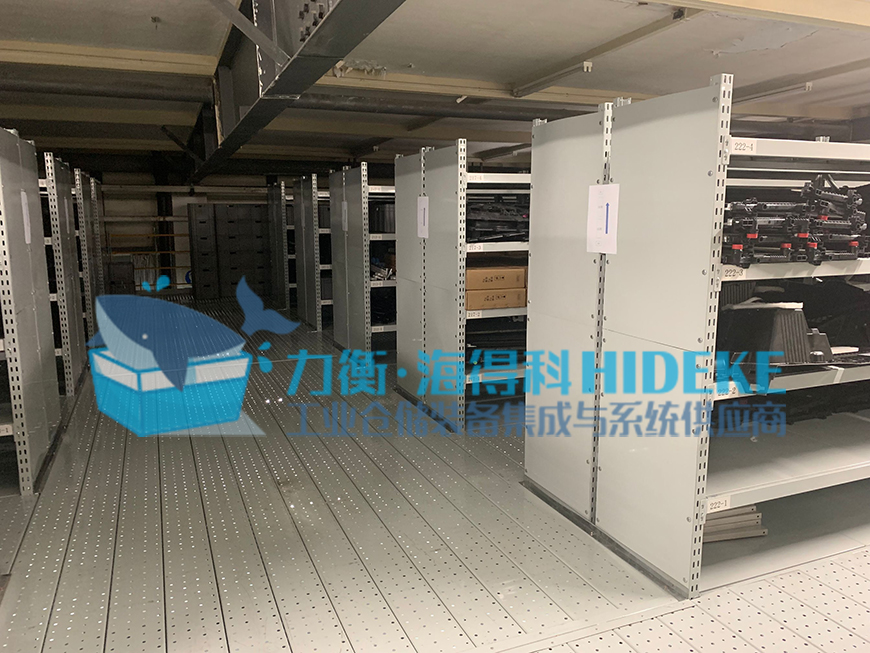

閣樓貨架二樓貨架及樓面結構:

項目總結：該項目已于前不久完工并投入使用，基本達到客戶所要求的效果。他們對我公司不管是前期的設計還是后期的安裝方面高效、保質都相當滿意，并提出日后有項目還會再次考慮與我們合作。
